合路器是使用多頻段對講機的ham經常聽到的一個名詞，那么什么是合路器?為什么要用合路器呢?我們今天就以對講機為例，具體了解一下合路器。

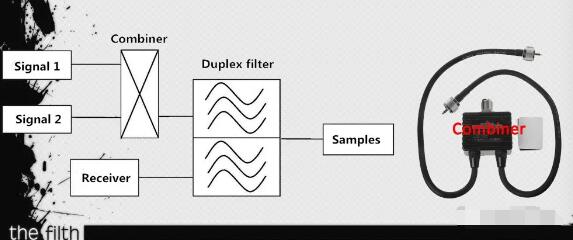

合路器的作用將輸入的多頻段的信號組合在一起輸出到同一系統中。
合路器在功能上可以實現幾個濾波器的聯合功能，即將不同中心頻率，不同帶寬的濾波器整合在一起，成為一個整體以滿足功能需求。換句話說，天線合路器是指允許兩臺發射機共享一部天線而無相互不良影響的電路或器件。天線合路器是一種多無線電臺共享同一負載天線的集成電路。
在無線電天線系統中，每個頻段使用相對應的天線。但是許多雙段或者多段設備，會在發射端加裝合路器，這樣可以避免信道間射頻耦合引起的互調干擾。
如果機器到天線的距離很長，合路后只有一個輸出端，也就只需要接一根饋線，且不需要來回更換天線。所以對于多頻段無線電系統，使用合路器不僅可以實現功能多樣性，且節約成本、可適應更多的工程需求。
