隧道無線通信系統
隧道無線通信系統中主要包括：調度對講主機、調度控制盒、FM調頻廣播主機、350M公安消防選頻直放站、施主天線、分合路平臺、光纖直放站近端機、光纖直放站遠端機、漏泄同軸電纜、對講機、多頻合路器、耦合器、功分器、室內天線、室外全向天線、室外定向天線、避雷器等主要設備組成，完成隧道專用無線調度對講通信信號、調頻廣播及公安消防無線通信信號在隧道內的覆蓋。
1、調度對講通信系統
調度對講通信系統為在隧道內維修、搶救、巡邏等人員與控制管理人員之間建立靈活的通信聯絡。
調度對講通信系統提隧道內部各工作面之間移動通信手段，覆蓋隧道內、隧道出入口、隧道管理區域、工作井區域、逃生通道、事故救援工作區域及重要設備機房等區域。隧道工作范圍內作業人員配置手持臺，管理用房的調度用基地臺能選呼、全呼、組呼內部專用無線手持臺。系統采用雙向異頻半雙工方式通信;手持臺之間可相互通話，采用異頻單工方式通信。
2、調頻廣播系統
調頻廣播引入系統可實現管理中心為隧道內來往車輛提供全頻段調頻廣播的轉播信號，并可在緊急情況下插播緊急通知。調頻廣播具有插播的功能，緊急情況下可以通過所接入的12個電臺的信道向車載收音機廣播緊急信息、通知和命令等。當車輛通過隧道區間時，可通過裝在車上的收音機選取所接入12個電臺的信道的任意1個信道來接收相關信息。
調頻廣播發射機工作頻段為 87～108MHz，采用單頻單向單工方式工作。
3、公安消防無線信號引入系統
公安消防無線信號引入系統是對其地面信號的延伸，設備制式與工作頻段均符合隧道當?shù)氐貐^(qū)設置。隧道無線接入系統可以提供公安和消防對講機與其相應的中心臺通信的中繼轉接功能，使交警和消防人員在隧道區域內與外界的手持臺通訊暢通無阻。實現消防和公安無線通信信號在隧道區域的覆蓋，系統覆蓋隧道內、設備用房、管理用房及隧道出入口等區域?？蓪崿F(xiàn)警務，交警手持臺與交警和消防中心基地臺、移動指揮車之間以及手持臺與手持臺之間在隧道內的通信;為火災、交通事故等緊急情況下，交通指揮、疏散車輛人員、搶險救災等提供調度、適時通信保障。
三、隧道無線通信系統主要設備
1、FM調頻廣播主機
2、350M公安消防直放站
3、調頻廣播光直放站近端機
4、350MHz光直放站近端機
5、POI分合路平臺
6、調頻廣播光直放站遠端機
7、調度對講光直放站遠端機
8、350MHz光直放站遠端機

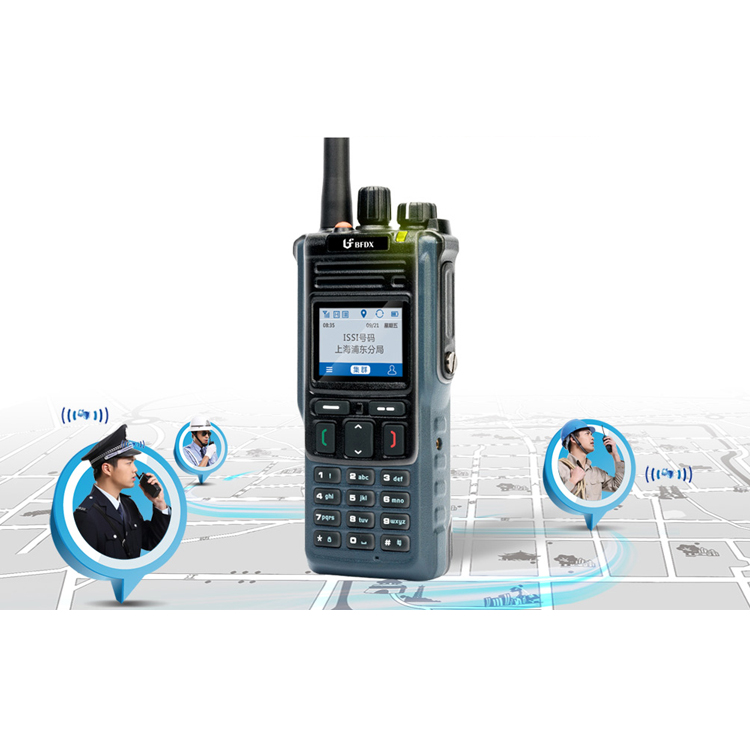

9、手持臺
10、泄漏電纜等
