用了這么久的對講機你知道你的對講機信號好不好嗎？怎么計算嗎？

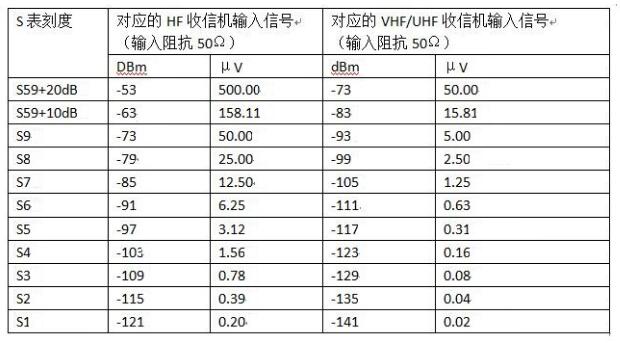

“你的信號強度59”，代表接收機電表指示強度為“9”，這個信號究竟有多大呢?可以從上表查出。
現在商品接收機的信號強度表的刻度都是按照這個標準標定的，而這個標準是IARU一區的業余無線電愛好者最早提出的。那么這個標準的基準是什么呢?
在VHF/UHF頻段中，取指向北極的天線所能夠接收到的熱噪聲電平來標定S1。根據理論公式P=KTB×103，可以計算出這個功率。公式中P為噪聲功率(mW);K為波爾茨曼常數(1.38×10-23焦耳/°K);T為公認的標準地球溫度(290°K);B為接收機的帶寬(Hz)。
由此可算出每赫芝帶寬的單位噪聲功率為：
P/B=KT×103=1.38×10-23×290×103=400.2×10-18(mW)
表示為dBm型式就是：
10×log(P/B)=10×[-18+log(4.002)]≈-174dBm
因此，帶寬為BW赫芝的無線電話接收機從天線得到的總噪聲功率為：
-174+10×log(BW)dBm
當接收機噪聲指數為6dBm時、帶寬為2000Hz(SSB方式)時，接收機可以響應的最小信號為：
-174+10log(2000)+6dB=-135dB
即實際接收機可以響應的最小信號的強度為S2。
因?yàn)镠F頻段的各種電磁噪聲比較多，所以HF接收機的S表刻度所對應的輸入信號功率比VHF/UHF接收機提高20dB標定。
上面的表格還有一個附帶的用途，即可以用來速查接收機的靈敏度換算。有些商品接收機的靈敏度指標用dBm表示，有些則用μV表示，利用這個表格可以查出靈敏度-97dBm相當于3μV，靈敏度0.3μV大約相當于-117dBm。
說真的看得小編我自己都有點暈了。ham們可以根據自身對講機的已知參數去試著去計算下自己對講機信號的大小，知道了這個道理之后就知道自己買的對講機到底好不好了。
