對講機天線的作用：無線電發射機輸出的射頻信號功率，通過饋線(電纜)輸送到天線，由天線以電磁波形式輻射出去。電磁波到達接收地點后，由天線接下來(僅僅接收很小很小一部分功率)，并通過饋線送到無線電接收機。因此對講機天線是發射和接收電磁波的一個重要的無線電設備，沒有天線也就沒有無線電通信。
對講機的天線大體上分為幾大類：
1、車載天線類——對講機與天線是通過電纜饋電的，而天線設計好壞與車殼有關聯的，該類天線一般做成磁吸安裝在車頂或打孔安裝，近年還有貼玻璃式的或隱藏在車內的該類天線，關鍵是駐波比的調試與安裝的位置直接影響天線輻射方圖，駐波比一般是與天線設計、電纜、接 頭的好壞直接關聯，用戶選擇時應注意。而輻射方向圖與天線安裝的位置相關，理想的要求安裝在車頂?shù)闹醒胱詈茫驗樵撎炀€的反射地板對 稱均勻，天線方向圖不會畸變，如安裝在靠一邊位置天線輻射方向圖易發生變化。
2、基地臺天線類一般稱之為室外天線，
該類天線又分為全向天線與定向天線，兩種天線都有幾十種形式與增益的選擇，用戶一般應根據所設定的場所方向定做天線。
原則上定做的天線應根據安裝的環境定做，如天線安裝在鐵塔上，安裝在地面是不同的。安裝在水泥澆注的房頂與安裝在全屋瓦房頂更不 同，故要求天線波輸傾角要符合通信距離的要求，如裝在高樓上的基地，通信質量一邊通得好另一邊通不好，或汽車一拐彎信號變差了。如基站臺天線安裝和高樓頂部通信區域在地面，則標天線方向圖有5-10度下傾角，如裝于地面建筑要向高樓通信則天線設計要有上傾角。

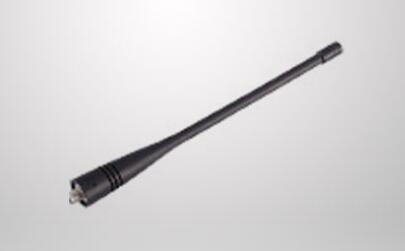

3、手持機天線類，因?yàn)榫€與手持機是直接饋電，我們稱之為有源天線，該天線手持機的模塊主板與天線連為一體，故主板模塊對天線輻射 方 向圖影響非常大，不同的主板模塊及外殼天線的方向圖是不同的，而不同的輻射方向圖使對講機的通信質量相差就很大了，用戶往往認為對講機與天線只要調好駐波比就可以了，但有很多情況下駐波比調到VSWR<=1.2仍通不遠，什么原因呢?就是天線的輻射方向圖畸變或主瓣分裂造成的而天線的輻射方向圖是受天線的設計與生產定型而決定的，測試必需依靠精確的電波 暗室及自動的精密RF測試設備，這對用戶來講是無法檢測的，必須由天線生產廠家或?qū)χv機生產廠家提供測試。
